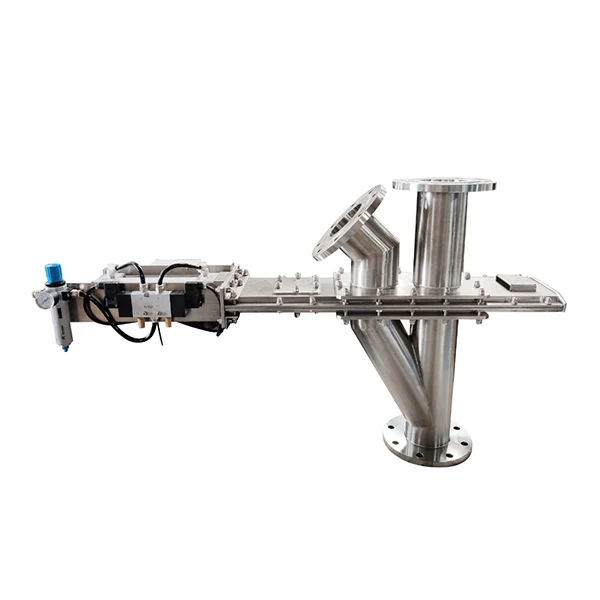

Переключающий клапан звездообразной линии

Отводной клапан звездообразной линии — это устройство переключения основного трубопровода, предназначенное для твердых материалов (порошков, гранул, порошкообразных-смесей гранул) и некоторых систем транспортировки жидких сред. Основываясь на многолетнем опыте компании в производстве клапанов и технологиях транспортировки материалов, в качестве основы она использует «прецизионный сердечник клапана с диафрагмой» и принимает трехходовую компоновку с одним входом и двумя выходами или двумя входами и одним выходом. Он может гибко реализовывать функции переключения направления медиапотока, перенаправления и слияния. Он также имеет такие преимущества, как износостойкость, надежное уплотнение, низкое сопротивление потоку и удобство в эксплуатации. Он производится в строгом соответствии с соответствующими стандартами GB/T 9092, API 598 и ISO 9001. Он подходит для различных условий работы, от нормального давления до высокого давления, и широко используется в химической, металлургической, новой энергетике, горнодобывающей, зерноперерабатывающей, машиностроительной и других отраслях промышленности. Он полностью решает такие проблемы отрасли, как застревание при переключении среды, утечки, высокое сопротивление потоку и неточный реверс, упрощает компоновку трубопровода и повышает эффективность работы конвейерной системы.

Три основные функции этого продукта, являющегося ключевым коммутационным центром в системах доставки мультимедиа, работают вместе для соединения различных конвейерных систем, обеспечивая гибкое управление мультимедиа, обеспечивая при этом стабильность работы и простоту использования, а также адаптируясь к требованиям процесса доставки мультимедиа в различных сценариях:

Точное переключение направления потока: Сердечник клапана представляет собой вращающуюся прецизионную диафрагму. Сердечник клапана может поворачиваться приводом на 90 градусов для быстрого переключения направления потока среды. Подходит для прокладки трубопровода с одним входом и двумя выходами или двумя входами и одним выходом. Угол трубопровода может быть выбран как 30 градусов, 45 градусов или 60 градусов в зависимости от требований. Никакой дополнительной комбинации клапанов не требуется, что упрощает компоновку трубопровода и подходит для частого переключения технологического потока. Положение сердечника клапана точно определяется концевым выключателем, чтобы гарантировать, что переключатель находится на месте и без отклонений, что позволяет избежать неправильной работы.

Эффективное перенаправление и слияние: Конструкция канала потока диафрагмы оптимизирована, канал потока и отверстие точно согласованы. Он может точно реализовать разделение одного носителя на два выхода или объединение двух носителей в один выход. Канал потока не имеет мертвых углов и остатков, что позволяет избежать скопления среды. Он подходит для транспортировки различных скоростей потока, обеспечивая равномерное распределение среды и гарантируя стабильность производственного процесса. Он особенно подходит для непрерывной транспортировки порошкообразных и гранулированных материалов, а также для точного распределения жидких сред.

Износостойкое-уплотнение и предотвращение утечек: используется специальная конструкция уплотнения, и специальная схема уплотнения может быть настроена в соответствии с требованиями к уплотнению под давлением. В мягком уплотнении используются высокомолекулярные материалы, такие как ПТФЭ и ПЭЭК, а в жестком уплотнении используются износостойкие-и жаропрочные-материалы, такие как сплав стеллита и карбид вольфрама, обеспечивающие герметичное уплотнение, эффективно блокирующее утечку среды и попадание воздуха, избегая отходов материала, потерь жидкости и загрязнения цеха пылью; поверхность сердечника клапана с диафрагмой тщательно обработана и объединена с гладкой конструкцией проточного канала, что полностью исключает застревание и накопление среды, и подходит для транспортировки и переключения высоковязких, легко-по-материалов в кабине и агрессивных жидкостей.

1. Сердечник клапана с диафрагмой, точное переключение и низкое сопротивление потоку.

В сердечнике используется прецизионный сердечник клапана с диафрагмой, который обрабатывается на пяти-осном обрабатывающем центре с ЧПУ. Соосность системы отверстий меньше или равна 0,01 мм, а диаметр отверстия точно соответствует требованиям транспортировки. Внутренняя стенка проточного канала прецизионно отполирована (точность полировки может достигать 400 #), гладкая и чистая, без мертвых углов и остатков среды, что позволяет эффективно снизить сопротивление потоку среды и снизить энергопотребление системы. Сердечник клапана вращается плавно и точно позиционируется с помощью концевого выключателя. Переключения плавные и без отклонений. Он подходит для различных сценариев, таких как реверс гравитационной разгрузки, реверс трубопровода пневматической транспортировки и переключение трубопровода жидкости. Скорость реверса высокая и подходит для частых переключений.

2. Надежное уплотнение, подходящее для различных условий давления и температуры.

Конструкция мягкого или жесткого уплотнения может быть гибко настроена в зависимости от условий работы: мягкое уплотнение подходит для чистых сред низкого давления (например, пищевой и фармацевтической промышленности) с диапазоном температур от -20 до 200 градусов, обеспечивая нулевую утечку (соответствует стандарту ANSI класса VI); жесткое уплотнение подходит для условий высокого давления, высокой температуры и сильного износа, имеет термостойкость менее или равную 500 градусов и рабочее давление, которое может охватывать атмосферное давление до высокого давления выше 0,35 МПа и может быть адаптировано к условиям высокого давления класса 600 (около 10 МПа). Он может работать без утечек и износа в течение длительного времени, отвечая требованиям к уплотнению при различных сценариях давления и температуры.

3. Износостойкий-и прочный, с длительным сроком службы.

Корпус клапана и сердечник клапана с диафрагмой отлиты с высокой точностью из литой стали и нержавеющей стали (304, 316L, CF8/CF8M опционально), имеют прочную конструкцию, высокую прочность, не поддаются деформации, а также красивый внешний вид; поверхность сердечника клапана закалена или сварена из твердого сплава (HRC больше или равна 55), а в некоторых моделях используется процесс QPQ или твердого анодирования, который может эффективно противостоять высокоскоростному -размыванию порошковых и зернистых материалов и эрозии коррозийными жидкостями и подходит для условий сильного износа и сильной коррозии; седло подшипника имеет конструкцию изолирующего уплотнения, предотвращающую попадание среды, продлевающую срок службы основных компонентов и снижающую затраты на последующее техническое обслуживание.

4. Простота в эксплуатации, быстрая реакция и управляемость.

Он поддерживает как ручной, так и пневматический режимы привода. Ручной привод экономит-трудозатраты и обеспечивает гибкость переключения. Пневматический привод управляет приводом через электромагнитный клапан, который обеспечивает переключение второго-уровня. Он поддерживает дистанционное управление и связь с системами автоматизации, совместим с производственными линиями промышленной автоматизации и не требует ручного управления-на месте, что значительно повышает эффективность производства. Два положения сердечника клапана напрямую определяются концевым выключателем, чтобы обеспечить точное переключение и избежать производственных сбоев, вызванных реверсивным отклонением.

5. Полный диапазон диаметров, высокая адаптируемость к установке.

Номинальный диаметр охватывает DN50–DN800 (2–32 дюйма), что может удовлетворить потребности в средней транспортировке с различными скоростями потока и подходит для сценариев транспортировки порошков, сыпучих материалов и жидкостей с большим потоком. В интерфейсе используется стандартное фланцевое соединение GB/T 9113, ANSI B16.5 (150 фунтов), которое можно легко соединить с различными системами пневматической транспортировки, складским оборудованием и конвейерными трубопроводами. При монтаже необходимо следить за тем, чтобы лицевая грань дросселирующего устройства и его прижимной фланец были перпендикулярны оси трубопровода, отверстие дросселирующего устройства и прижимной фланец были концентричны трубопроводу, а уплотнительная прокладка не должна выступать во внутреннюю стенку трубопровода. Поддерживается горизонтальный и вертикальный методы установки. Пользователи могут выбрать подходящий угол установки в соответствии с потребностями конвейерного трубопровода без сложных модификаций и высокой адаптируемостью.

6. Простота обслуживания и низкие эксплуатационные расходы.

Модульная конструкция позволяет раздельно разбирать и заменять уязвимые детали, такие как сердечники клапанов и уплотнения, что устраняет необходимость разборки всего клапана и значительно повышает эффективность обслуживания. Стандартизированная конфигурация уязвимых деталей делает закупки удобными, они -износливы и долговечны, что позволяет сократить частоту замены. Оборудование работает с низким уровнем вибрации и шума и имеет низкий уровень отказов, что обеспечивает длительную-непрерывную работу. Это значительно снижает затраты на техническое обслуживание и трудозатраты во время простоев, что делает его пригодным для круглосуточного непрерывного производства. В то же время расположение компонентов легко доступно, что облегчает последующую настройку и обслуживание.

Компания Shanghai Hanye Engineering Technology Co., Ltd. специализируется на транспортировке сред и управлении клапанами, уделяя особое внимание проблемам переключения между порошковыми, сыпучими материалами и трубопроводами для жидкостей. Опираясь на «точное реверсивное,-износостойкое уплотнение, высокую эффективность и удобство», компания предоставляет клиентам высоконадежные и адаптируемые перепускные клапаны типа «звезда» и сопутствующие решения. Для получения подробных параметров, решений по адаптации к рабочим условиям или-примерных исследований на месте свяжитесь с нами!
